محاسبه ی ابعاد و ظرفیت سینی کابل

مرداد ۴, ۱۳۹۹
،
۱۴:۲۸

استفاده از سینی کابل شیوه ‌ای آسان برای انتقال حجم بالایی از کابل ‌های سیگنال، ارتباطات و یا کنترل، همین‌ طور دیگر کابل‌ ‎ ها از نقطه ‌ای از ساختمان به نقطه ‌ای دیگر میباشد. اما اگر قرار است از سینی کابل استفاده شود.

حال یکی از مهم ‌ترین مسائل در استفاده از سینی کابل برای انتقال کابل ‌های سیگنال و ولتاژ پایین، محاسبه ‌ی ابعاد مناسب سینی کابل است.

به خاطر انعطاف ‌پذیری سینی‌ های کابل معمولاً باری بیش از ظرفیت استانداردشان به آن ‌ها تحمیل می ‌شود. به خاطر امکان تولید سینی کابل در اندازه ‌ها و ظرفیت ‌های مختلف، مهندسین می ‌توانند و باید بر اساس نیازهای حال و با درنظرگرفتن نیازهای آتی اقدام به طراحی و انتخاب سینی کابل نمایند.

حداکثر تا ۵۰% فضای سینی کابل را می ‌توان برای انتقال کابل ‌های غیر فشار قوی استفاده کرد. این محاسبه باید به نحوی صورت پذیرد که در محل‌ های تلاقی نیز بیش از نیمی از سینی اشغال نشده باشد. به صورت کلی فرمول محاسبه‌ ی تعداد کابل سیگنال ولتاژ پایین مجاز در هر سینی کابل عبارت است از: عرض سینی کابل ضربدر عمق قابل بارگزاری آن. حال توسط جدول زیر میتوان ابعاد دلخواه سینی کابل خود را انتخاب نمایید

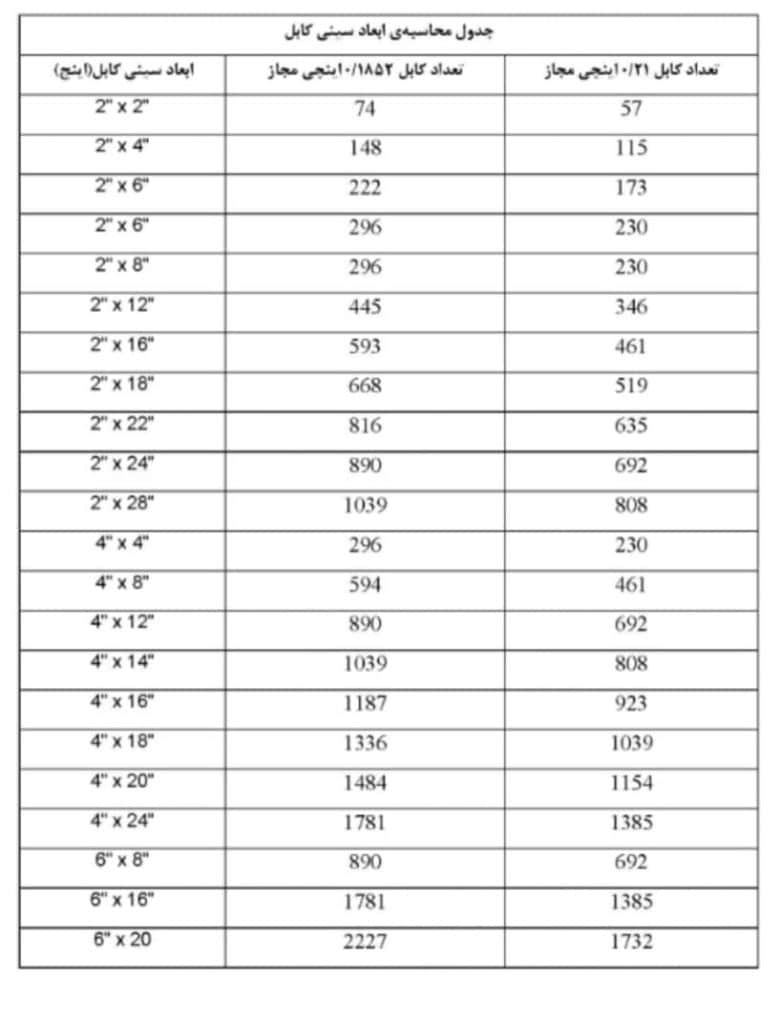

جدول محاسبات سینی کابل

محاسبات ابعاد سینی کابل

محصولات سینی کابل پارسیان : نردبان کابل

برای انتخاب سینی کابل چه معیارهایی را باید در نظر گرفت؟

–  نوع و تعداد کابل های پشتیبانی شده.

–  شرایط محیطی: آیا کابل در معرض شرایط هواشناسی سخت و یا ساختمان قرار می گیرد؟

–   حساسیت به خوردگی.

–   وزن کابل نصب شده.

–  شعاع خمش کابل و سینی کابل.

–  آزادی ورودی / خروجی کابل.

–  سهولت نصب.

–  بسط پذیری.

–  مقدار گرمای تولید شده.

–  طول پشتیبانی دهانه های سینی.

مطالعه مقاله: سینی کابل چیست ؟ از سایت سینی کابل پارسیان
