کابل کشی و سیم کشی ساختمان از مهمترین مراحل در اجرای زیر ساختهای الکتریکی هر پروژه ساختمانی محسوب میشود. استفاده از تجهیزات کابل کشی و سیم کشی ساختمان مناسب نهتنها باعث افزایش ایمنی میشود، بلکه طول عمر سیستم برقرسانی را به طور قابل توجهی افزایش میدهد. در ادامه به بررسی مهمترین تجهیزات مورد استفاده در سیم کشی و کابل کشی ساختمان خواهیم پرداخت.
معرفی تجهیزات کابل کشی و سیم کشی ساختمان
در پروژههای ساختمانی از تجهیزات متنوعی برای هدایت، محافظت و مدیریت کابلها استفاده میشود که هر کدام کاربرد خاصی دارند:

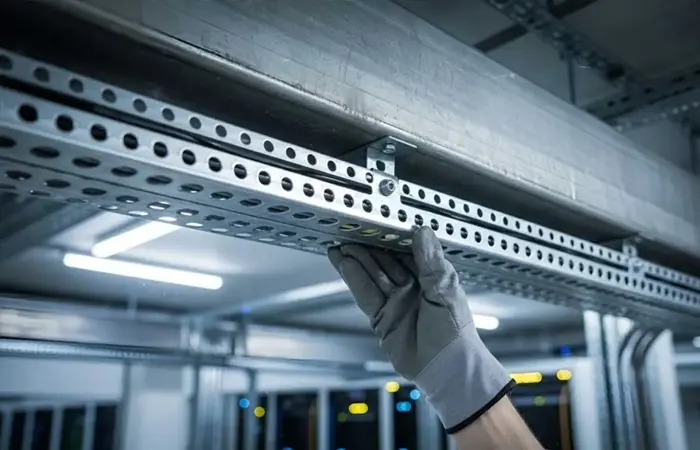

سینی کابل: سینی کابل به عنوان یک سیستم ساپورت باز، برای هدایت کابلهای برق در مسیرهای مشخص استفاده میشود. این تجهیز معمولا از ورق فولادی گالوانیزه گرم یا سرد، استنلس استیل، pvc و یا آلومینیوم تولید میشود که داراری انواع مشبک، نردبانی و ساده است. سینی کابل باعث تهویه مناسب کابلها، کاهش تجمع حرارت و افزایش طول عمر عایق کابل میشود.
سی چنل سرد و گرم: سی چنل نوعی پروفیل فلزی با مقطع C شکل است که به عنوان سازه نگهدارنده در سیستمهای تاسیساتی کاربرد دارد. سی چنل گالوانیزه سرد در فضاهای داخلی و محیطهای کم خورنده استفاده میشود، در حالی که نوع گالوانیزه گرم مقاومت بالاتری در برابر رطوبت، خوردگی و شرایط محیطی سخت دارد و مناسب فضاهای بیرونی یا صنعتی است.
ریل و بست چنگالی: ریلها به عنوان پایه نصب تجهیزات و بستهای چنگالی برای تثبیت کابلها یا لولهها در سطوح مختلف استفاده میشود. استفاده از بستهای استاندارد باعث جلوگیری از آسیب به عایق کابل و افزایش ایمنی سیستم میشوند.
جعبه تقسیم فلزی برق: جعبه تقسیم فلزی برق محفظهای برای انشعابگیری، اتصال و مدیریت سیمها در مسیرهای برقرسانی است. بدنه فلزی این جعبهها با مقاومت مکانیکی بالایی که دارد، در برابر ضربه از سیم و کابل محافظت میکند و خطرات ناشی از آتش سوزی را کاهش میدهد.

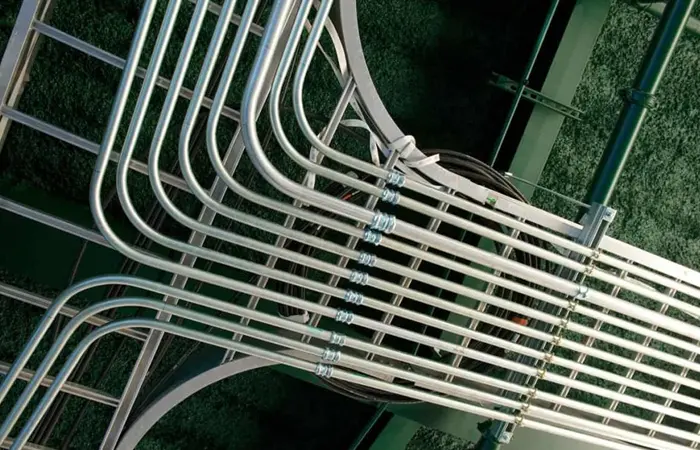

لوله فولادی برق: لوله فولادی برق از مقاومترین روشهای عبور سیم و کابل محسوب میشود که در برابر ضربه، فشار و عوامل محیطی مقاومت بالایی دارد. لولههای فولادی برق در دو نوع سبک و سنگین هستند و در محیطهای بیرونی مانند پارکینگها، صنعتی و مسیرهایی با احتمال آسیب مکانیکی کاربرد دارند.
پریز کف خواب: پریزهای کف خواب برای تامین دسترسی به برق در کف فضاهای اداری ، تجاری، سالنهای کنفرانس و در طبقات منفی کاربرد دارد.
لوله فلکسیبل برق: لوله فلکسیبل نوعی لوله انعطاف پذیر برای استفاده در مسیرهای پرپیچ و خم با فضاهای محدود است. این لولهها معمولا از جنس فلزی روکشدار ایا PVC تولید میشوند و علاوه بر انعطاف پذیری، و مقاومت مناسبی در برابر لرزش و حرکت تجهیزات دارند. استفاده از لوله فلکسبیل در اتصال تجهیزات موتوری، تابلو برقها و دستگاههای صنعتی بسیار رایج است.
مشاهده محصولات سینی کابل پارسیان: قیمت سینی کابل
اهمیت انتخاب تجهیزات استاندارد در سیم کشی ساختمان
استفاده از تجهیزات استاندارد و باکیفیت نقش مهمی در ایمنی ساختمان دارد. تجهیزات غیر استاندارد ممکن است در برابر حرارت، رطوبت یا فشار مکانیکی مقاومت کافی نداشته باشند و باعث بروز خطراتی مانند آتش سوزی شوند.
همچنین تجهیزات استاندارد معمولا دارای طول عمر بیشتر و عملکردی مطمئنتری هستند که هزینههای تعمیر و نگهداری را در بلند مدت کاهش میدهد. رعایت استانداردها علاوه بر افزایش ایمنی کاربران، موجب بهبود کیفیت اجرای پروژه و جلوگیری از بروز اختلال در سیستم برقرسانی میشود.
نکات مهم در نصب و اجرای کابل کشی ساختمان
در اجرای کابل کشی ساختمان رعایت اصول فنی بسیار حائز اهمیت است. انتخاب مسیرهای مناسب برای عبور کابلها باید به گونهای باشد که کمترین آسیب مکانیکی را به دنبال داشته باشد و امکان دسترسی آسان برای تعمیرات آینده فراهم باشد. استفاده از تجهیزاتی همچون سینی کابل، بستها و لولههای محافظ خطراتی همچون قطعی برق و آتش سوزی را کاهش میدهد و باعث افزایش ایمنی و طول عمر سیستم برق کشی میشود.
در هنگام نصب باید به شعاع خمش کابلها دقت کرد و مطابق استاندارد انجام شود تا به عایق و هادی آسیب نرسد. جداسازی مسیر کابلهای قدرت از کابلهای مخابراتی و کنترلی برای جلوگیری از نویز و اختلال ضروری است. اتصال صحیح سیستم ارت و رعایت اصول هم بندی نقش مهمی در کاهش خطر برق گرفتگی دارد. در نهایت تست و ارزیابی قبل از بهرهبرداری، کیفیت اجرای کابل کشی را تضمین میکند.
پیشنهاد مطالعه: صنعت ساختمان سازی در ایران
گردآوری توسط: سینی کابل پارسیان
