سينی کابل چيست
سينی كابل هاي گالوانيزه به منظور حفاظت از سيستم عبوري كابلها و نيز جهت هرچه مرتب كردن كابل و جلوگيري از تماس كابل ها با يكديگر از سيني كابل استفاده ميشود. سينی كابل با دو نوع گالوانيزه فابريک و سيني كابل گالوانيزه گرم آبكاری شده توليد ميگردد.
متعلقات سینی کابل
خرید سینی کابل دارای لوازم و متعلاقي از قبيل رابط يا جوينت سيني كابل مي باشد كه عبارت است رابط از كف سيني كابل و رابط از بغل سيني كابل ميباشد.
رابط سینی کابل
از ديگر متعقات سيني كابل زانو افقی سيني كابل ميباشد كه درهنگام تغيير مسير به چپ و راست بازواياي مختلف كه معمولا ٩٠درجه و٤٥ درجه می باشد از زانو افقی سيني كابل استفاده ميگردد.
زانو افقی سینی کابل
انواع ديگر سينی كابل زانويی غير هم سطح سيني كابل و يا زانويی رايزری سينی كابل ميباشد كه براي انتقال كابل و سيني كابل از يک سطح عمودی به سطح ديگر از اين نوع زانويي سيني كابل استفاده ميشود.
سینی کابل

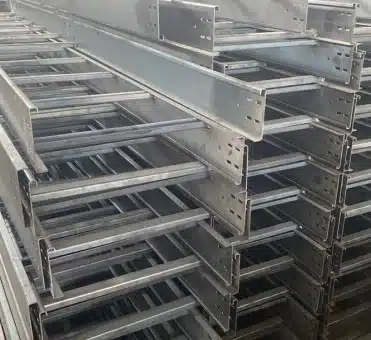

از ديگر متعلقات سيني كابل تبديل به چپ سيني كابل تبديل به راست سيني كابل تبديل مستقيم سيني كابل وَيا كاهنده سيني كابل درعرض ميباشد از تبديل سيني كابل وَيا كاهنده سيني كابل زماني استفاده ميشود كه ميخواهيم تعداد كابلها را كم كنيم وبه عرض كمتري از سيني كابل احتياج داريم براي كم كردن عرض سيني كابل ويا نردبان كابل از تبديل سيني كابل ويا كاهنده سيني كابل استفاده ميشود.
از ديگر متعلقات سيني كابل سه راهي سيني كابل و يا چهارراه سيني كابل ميباشد كه در جاهايي كه كابلها بايد تقسيم شود ودر مسير ديگري به راه ادامه دهند از سه راهي سيني كابل ويا چهارراه سيني كابل استفاده ميشود.
مطالعه دیگر مقالات سایت : لوله ی فلکسیبل چیست و چه کاربردی دارد؟
چهارراه سينی كابل
اگر بخواهيم ازسيني كابل در محيطي كه در معرض هواي شرجي و مرطوب و نم قرار دارد استفاده كنيم بايد سيني كابلي توليد شود كه مقاوم در مقابل اين جريانات باشد اين نوع سيني كابل عبارت است از سيني كابل گالوانيزه گرم ابكاري شده به طريق الكترو گالوانيزه سيني كابل گالوانيزه گرم طول عمري بيشتري نسبت به سيني كابل گالوانيزه دارا ميباشد.
حال اگر محيطي كه براي سيني كابل مد نظر ماست داراي بخار اسيد روغن آمونياک است بايد جنس سيني كابل ما از ورق استيل باشد تا درمقابل أسيد روغن وامونياك مقاومت داشته باشد وسيني كابل ما مدت زمان بيشتري طول عمر داشته باشد
نوع ديگر سيني كابل ،سيني كابل PVC مي باشد كه طول عمري كمتري دارد و نيز مقاومت كمتري دارند كه اين نوع سيني كابل اصلا مورد پيشنهاد ما نيست و ما اين نوع سيني كابل را فقط جايي مورد استفاده قرار ميدهيم كه فقط از سيم و يا كابل سبك بخواهيم استفاده كنيم اين نوع سيني كابل هم شكننده است و هم طول عمر كمتري نسبت به سيني كابل هاي گالوانيزه دارا مي باشد سيني كابل بيشنهادي ما سيني كابل گالوانيزه ميباشد.
سینی کابل یا cable tray (پی وی سی یا فلزی گالوانیزه) در تأسیسات الکتریکی کاربرد دارد. از این ابزار در جهت زیبایی و مرتب بودن کابل کشیهای بسیار زیاد و هچنین جهت نصب انواع مهتابی در زیر آنها در ساختمانها استفاده میشود.
کابلها باید در تمام طول مسیر از درون سینی کابل عبور کنند که این شامل حرکتهای عمودی نیز میشود.
نوع جدید این سینیها سینیهای پی وی سی میباشد. سینی کابل pvc به دلیل داشتن ویژگیهای خاص مناسب برای استفاده در سیستمهای تأسیسات برق میباشد.
تنوع در قطعات و اتصالات که هر نوع شکل دهی را به راحتی امکانپذیر میسازد.
غیرقابل اشتعال بودن قطعات
ساخت و تولید مطابق با استانداردهای بینالمللی و استاندارد اروپا
سینی و نردبانهای کابل با ورق استیل مقاوم در برابر بخارهای اسیدی و سایر مواد شیمیایی
دارای لبههای صاف و عدم صدمه به کابل میشود.
مقاوم در برابر ضربه
ایدهآل برای مناطق آب و هوایی مرطوب
دارای عمر بسیار بالا
سایزهای متنوع
تحمل وزن بالا
انواع سینی کابل

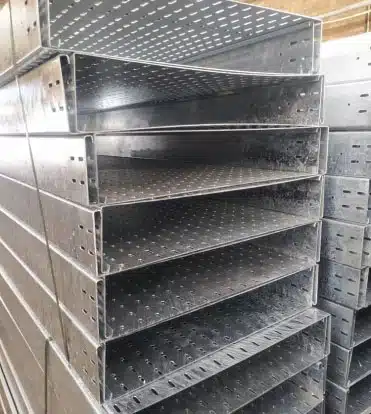

سینی کابل گالوانیزه فابریک
در صنعت برق برای حفاظت از کابلها و عبور آن، از نگهدارنده کابل که سینی کابل به انگلیسی cable tray نامیده میشود استفاده میکنند که عموماً برای ساخت آن از ورق گالوانیزه یا جی آر پی یا استیل استفاده میکنند.
سینی کابلهایی که در سولهها و پارکینگها و مکانهای مسقف استفاده میشوند از جنس گالوانیزه فابریک هستند
سینی کابل رنگی پودری استاتیک
از ویژگیهای منحصر به فرد پوشش با غلظت بالا-داشتن مقاومت در مقابل رطوبت حرارت و اشعه uvخورشید میباشد.
سینی کابل آبکاری گرم
سینی کابلها گالوانیزه با آبکاری گرم میباشد که ضد زنگ بوده و مناسب محیطهای مرطوب و اسیدی میباشد.
منبع: ویکی پدیا
سلام
میخاستم بدونم چه نوع کابل هایی را میتونیم در سینی کابل اجرا کنیم؟
سلام
از سینی کابل به منظور استفاده از کابل برق کابل مخابرات کابل کواکسیال کابل شبکه و اینترنت استفاده میگردد .ضخامت و عرض سینی کابل بستگی به نوع کابل و وزن کابل داره ، معمولا برای کابل برق از ضخامت بیشتری در سینی کابل استفاده میشود چون وزن بیشتری نسبت به بقیه کابل ها دارد
سلام
میشه بدونم جعبه تقسیم با توجه به جنس های مختلفی که داره مثل پلاستیکی و فلزی و… کدوم جنسش عمر مفید تری داره؟
سلام
جعبه تقسیم های پلاستیکی دارای عمر و مقاومت کمتری نسبت به جعبه تقسیم های چدنی یا آلومینیومی دار است
لذا چنانچه از لحاظ اقتصادی اگر برای فرد مصرف کننده توجیه داشته باشد از جعبه تقسیم چدنی استفاده کند بهتر میباشد
